100dB RF 장막 EMC 검사기
,에미 쉴드 EMC 검사기
,RF 보호실 14KHz
-
유형RC 필터
-
전송 기능낮은 패스
-
패키지 유형표면 마운트
-
공칭 중심 주파수50Hz
-
3DB 대역폭10m
-
삽입 손실100dB
-
입력 임피던스50ohm
-
정지 밴드 감쇠100dB
-
전원 공급 장치단상 3 상 또는 DC
-
용법EMC 테스트
-
방 크기사용자 정의
-
문 크기사용자 정의
-
패널2mm/3mm 스틸 패널
-
감쇠14kHz-40GHz> = 100dB
-
포장나무 케이스
-
배달 시간EMC 테스트 전자기 차폐 RF 룸 2-3 주
-
포트상하이
-
브랜드 이름haozhuo
-
모델 번호H
-
최소 주문 수량>=1 세트
-
가격$10,000.00
-
포장 세부 사항나무 상자
-
공급 능력달 당 1개 세트/세트

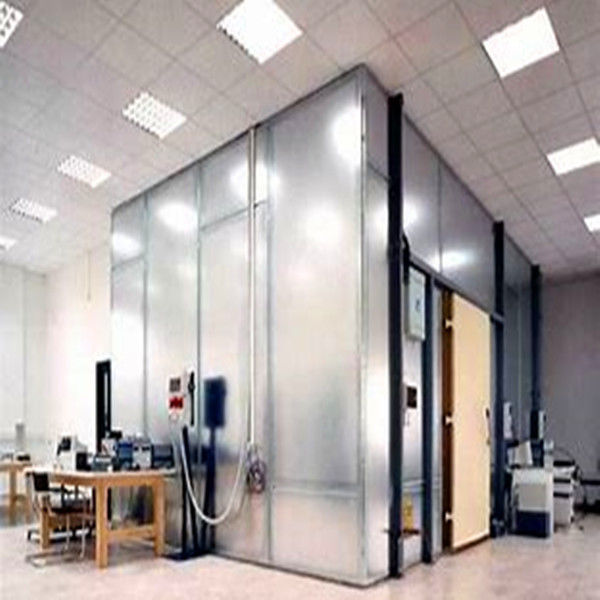

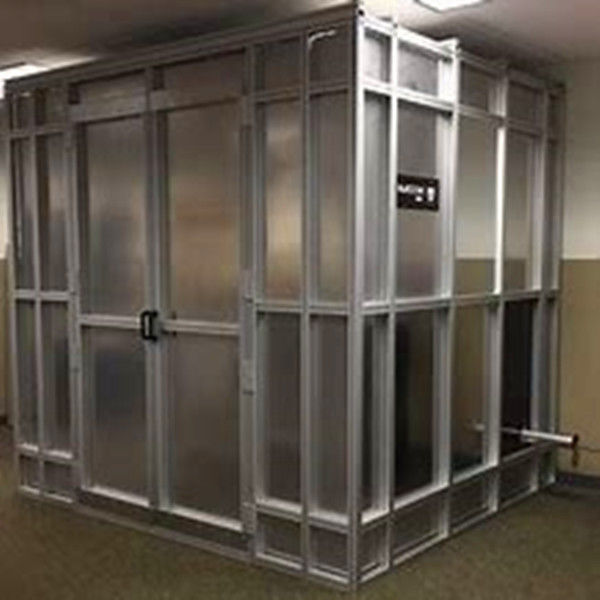

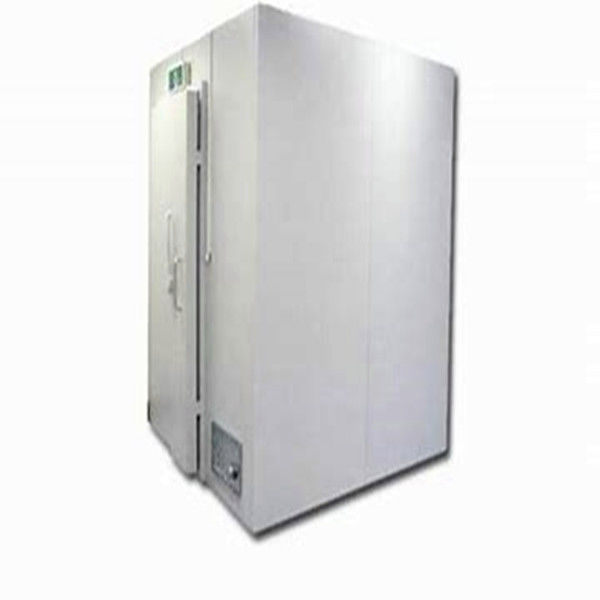

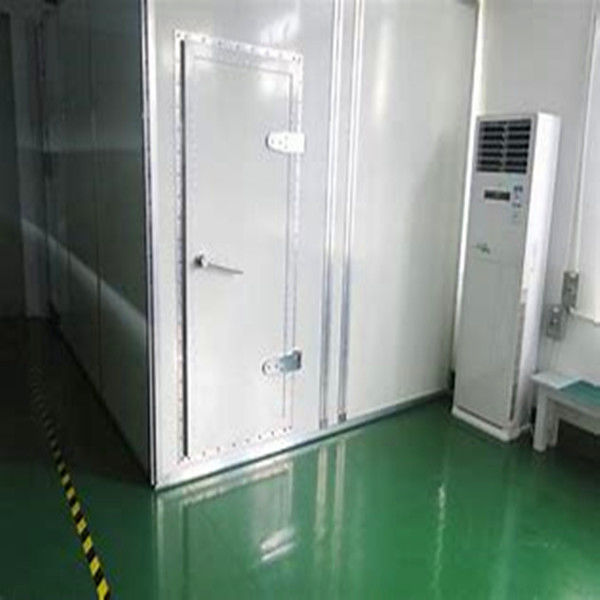

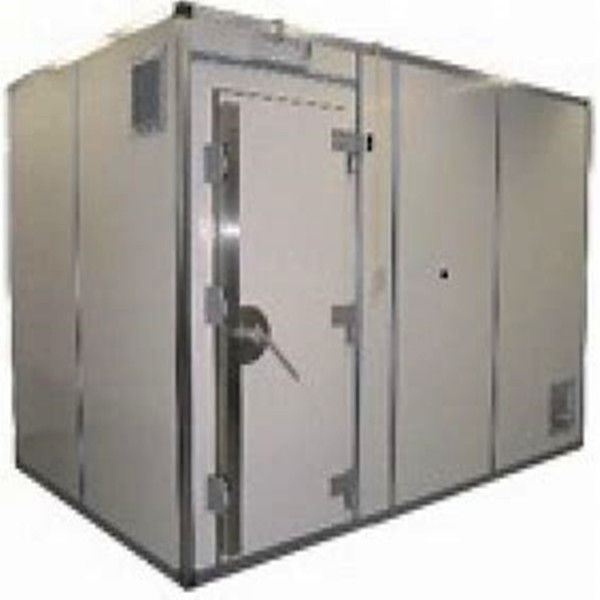

최대 100dB RF 인클로저 EMI 차폐 EMC 테스터 RF 차폐실 14KHz-40GHz
14KHz-40GHz 100dB 이상 RF 인클로저 EMI 차폐 EMC 테스터
- 2mm 또는 3mm 두께의 아연 도금 강철
- 모듈식 디자인으로 추후 조립 및 분해가 용이합니다.
- 더 크거나 작은 방으로 쉽게 수정할 수 있습니다.
- 업계에서 방사 방출을 수행하는 데 사용됩니다.
- 다양한 국제 사양에 따른 전기/전자 장비의 방사 내성 테스트
차폐실이 필요한 경우?
· 400Hz 미만의 여러 주파수를 전송하는 장비(예: 여러 주파수를 전송하는 장비), 라디오 타워, 휴대폰 송신기 또는 기타 대형 필드 발생기가 근처에 있는 경우 차폐실을 고려해야 합니다.
· 연구가 감마 대역에 있고 60/50Hz 노치 필터를 사용하여 주 전원 노이즈를 제거하고 싶지 않은 경우 차폐실을 고려할 수 있습니다. 먼저 주 전원 노이즈를 최소화하기 위해 위의 단계를 수행하는 것이 좋습니다. 그것이 필요에 충분하지 않은 경우 차폐실이 도움이 될 수 있습니다.
| 제품 특징 | ||||
| 차폐 패널은 성형된 냉간 압연 강판으로 만들어졌습니다. CO2 보호로 용접되어 판의 뒤틀림을 억제하고 강판의 평탄도를 보장합니다. | ||||
| 자체 지지 프레임 구조는 단면 재료로 만들어졌습니다. | ||||
| 차폐 도어는 선택 사항입니다: 표준 전동 도어(전동/수동 대체), 완전 자동 차폐 도어(비밀번호가 있는 빛 활성화) 슬라이딩 도어. 도어 표면에는 서브샤이닝 스테인리스 스틸 장식이 있습니다. 도어의 표준 치수는 0.85×2(m)입니다. | ||||
| 대형 슬라이딩 차폐 도어, 전동 슬라이딩 푸시인 도어, 전동 슬라이딩 가스백 도어, 트랙이 있는 회전 도어. | ||||
| 통풍 창은 셀룰러 도파관 유형으로 설계되었으며 치수는 300×300(mm)입니다. | ||||
| 전원 필터는 고성능 및 저누설 상태입니다. | ||||
| 전화, 에어컨, 소방 장치, 광섬유 및 CAT5 케이블을 맞춤형으로 장착할 수 있습니다. | ||||
| 장식은 표준 장비실 요구 사항에 따라 차폐실에 배치됩니다. | ||||
| 차폐 특성(dB) | ||||
|
자기장 |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| 평면파 | 50-103MHz | 120dB | ||
|
마이크로파 |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| 적용 범위 | ||||
| EMC 테스트 | ||||
| 항목 1 | 모듈 패널 유형, 2mm/3mm 아연 도금 강판 | |||
| 항목 2 | RF 차폐 도어, 열린 크기: 1000*2000mm 또는 맞춤형 치수 |
|||
| 항목 3 | 전원 필터 16A/ 32A/50A/63A 또는 맞춤형 매개변수 |
|||
| 항목 4 | 벌집 통풍 패널 300x300x25mm 300x600x25mm 또는 맞춤형 치수 |
|||
| 항목 5 | RF 패널 300*200mm, 도파관 Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 포함 또는 맞춤형 치수 |
|||
| 항목 6 | 바닥 정전기 방지 바닥 또는 라미네이트 바닥 또는 맞춤형 재료 |
|||
| 항목 7 | 폼 RF 흡수체 페라이트 타일 고출력 흡수체 |
|||
| 항목 8 | 베릴륨 구리 핑거 | |||
| 항목 9 | 강철 도파관 | |||
| 항목 10 | EMI 차폐 개스킷 | |||
| RF 무반향 챔버 차폐 특성(dB) | ||
|
자기장 |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 평면파 | 50-103MHz | 120dB |
|
마이크로파 |
1-10GHz | 110dB |
| 10-20GHz |
100dB |
|
