EMC 고주파 차폐 시험 챔버 공간

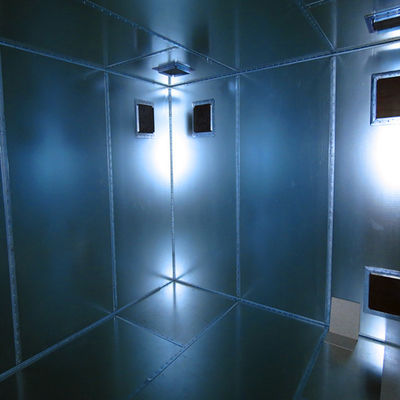

새장이 인 모듈 차폐 룸 또는 모듈 패러데이는 조립되는 것으로 사용하는 것, 2 밀리미터 두께, 거의 무제한 크기와 구성 옵션을 고려하고, 최대 차폐 성능과 부식 저항성을 제공하는 활성화한 시트 스틸 패널을 건설했습니다. 위원회는 볼트를 사용하여 연결되고 전기 전도성 체 가스킷이 각각 공동인 것 사이에 위치됩니다.
언제 차폐 룸이 필요합니까?
· 당신의 연구소가 가까이 광대한 범위 출국 (즉 400Hz 하에 다중 주파수를 전하는 장비), 방송탑, 휴대폰 송신기 또는 다른 넓은 영역 발전기이면 당신은 차폐 룸을 고려하여야 합니다.
· 당신의 조사가 감마 대역에 있고 당신이 메인 전력 소음을 제거하기 위해 60/50Hz 노치 필터를 사용하고 싶지 않으면, 당신은 차폐 룸을 고려할지도 모릅니다. 우리는 처음으로 단계가 메인 전력 소음을 최소화하는 데 위쪽에 걸린다고 충고합니다. 그것이 당신의 필요를 위한 자금 부족이면 차폐 룸은 도움이 될 수 있습니다.
| 제품 특징 | ||||
| 차폐 패널은 주형을 떠서 만드는 랭간압연강판으로 만들어집니다. 그들은 방식으로 접합되고, 이산화탄소 보호로 용접되었으며, 그것이 플레이트를 왜곡으로부터 방지하고 강철판의 레벨링을 보증할 수 있습니다. | ||||
| 셀프-서포티드 프레임구성은 구획재로 만들어집니다. | ||||
| 차폐문은 선택적입니다 : 표준 전동 문 (기전의 / 설명서 대안), 완전 자동 차폐문 (암호로 광작동된) 미닫이 문. 서브신링 스테인레스 강 장식은 문의 표면에 있습니다. 문의 표준 차원은 다음과 같습니다 :0.85×2(m). | ||||
| 대규모 매달리는 미끄러져 움직이는 차폐문, 전동 미끄러져 움직이는 밀어넣기 문, 전동 미끄러져 움직이는 가스 주머니 문, 트랙과 회전된 문. | ||||
| 환기된 창호는 차원과 셀 방식 도파관 타입에서 설계됩니다 :300×300(mm). | ||||
| 전력 필터는 고성능과 저-누설의 상황에 있습니다. | ||||
| 전화, 에어 콘디셔닝, 포격전 장치, 광섬유와 CAT5 케이블은 맞춤화되는 것으로 설비될 수 있습니다. | ||||
| 장식은 표준 장치실 요구조건에 따라 차폐 실에 배열될 것입니다. | ||||
| 차폐 특성 (dB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| 평면파 | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| 응용 범위 | ||||
| EMC 테스트 | ||||
| 항목 1 | 모듈 패널 타입, 2 mm/3mm 토탄판 | |||
| 항목 2 | RF 차폐문, 개구부 크기 :1000*2000mm 또는 주문 제작된 차원 | |||
| 항목 3 | 전력 필터 16A/ 32A/50A/63A 또는 주문 제작 매개 변수 | |||
| 항목 4 | 벌집형 환기 패널 300x300x25mm 300x600x25mm 또는 주문 제작된 차원 | |||
| 항목 5 | RF는 판벽널을 끼웁니다 도파관 Ø4cm / L220cm x1 BNC*2/N*2/SMA*2를 포함하여, 300*200mm 또는 주문 제작된 차원 | |||
| 항목 6 | 바닥 안티 스태틱 바닥 또는 라미네이트 플로어링 또는 주문 제작된 재료 | |||
| 항목 7 | 거품 RF 흡수체 아철산염 타일 고전력 흡수체 | |||
| 항목 8 | 베릴리움 구리 손가락 | |||
| 항목 9 | 강철 도파관 | |||
| 항목 10 | 이엠 아이 차폐 개스킷 | |||
| RF 무향실 차폐 특성 (dB) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 평면파 | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
