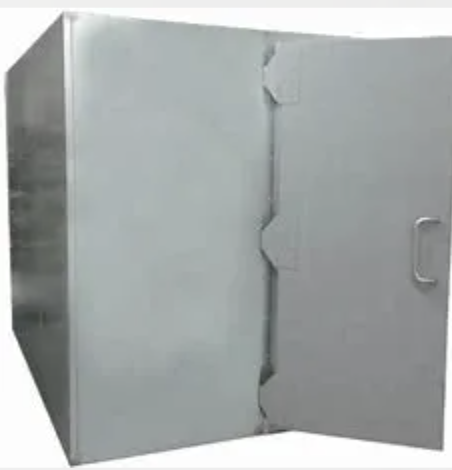

겹켜 직류 전기를 통한 강철 RF 보호된 방 통합 HVAC 시스템 14KHz 40GHz 감쇠
HVAC 통합을 갖춘 이중층 아연 도금 강철 RF 차폐실
이 고급 이중 아연 도금 강철 RF 차폐실은 온도 및 습도 제어를 위한 통합 HVAC 시스템을 통해 업계 최고의 차폐 성능을 제공합니다. 이중 레이어 구조는 데이터 센터, EMC 테스트 연구소, 보안 수준이 높은 시설 등 민감한 애플리케이션에 탁월한 격리 기능을 제공합니다.
더블 레이어 구조
- 외부 레이어: 구조적 무결성 및 기본 차폐를 위한 3mm 아연 도금 강철 패널
- 내부 층: 2차 차폐를 위해 모서리가 용접된 2mm 아연 도금 강철 패널
- 층 사이의 에어 갭은 저주파 자기장 감쇠를 향상시킵니다.
- 전기적으로 절연된 내부 및 외부 쉘은 접지 루프 간섭을 방지합니다.
- 모듈식 볼트 설계로 재구성 및 향후 확장 가능
통합 HVAC 시스템
- EMI 필터링된 전원 공급 장치 및 제어 라인을 갖춘 전용 HVAC 장치
- 벌집형 도파관 공기 흡입구 및 배출구는 차폐 무결성을 유지합니다.
- 온도 조절 범위: 18-26C
- 습도 조절: 30-70% RH
- 균일한 챔버 온도 분포를 위해 최적화된 공기 흐름
차폐 성능
| 주파수 범위 | 감쇠 |
|---|---|
| 14KHz(자기장) | 95dB |
| 100KHz | 110dB |
| 200KHz | 120dB |
| 50~103MHz(평면파) | 130dB |
| 1~10GHz(전자레인지) | 120dB |
| 10~20GHz | 110dB |
| 20-40GHz | 90dB |
표준 액세서리
- 공압 밀봉 메커니즘을 갖춘 RF 차폐 도어(1.0x2.0m)
- 주전원 및 보조전원용 전력선 필터(32A/63A/100A)
- HVAC 덕트 인터페이스를 갖춘 벌집형 환기 패널
- 광섬유 및 동축 피드스루가 있는 RF 패치 패널
- 정전기 방지 바닥재 시스템
- 화재 감지 및 진압 시스템
- RF 차폐 기능이 있는 비상구
설계, 제조, 설치 및 인증 테스트를 포함한 전체 턴키 방식으로 제공됩니다. 맞춤형 제안을 원하시면 저희에게 연락하세요.
