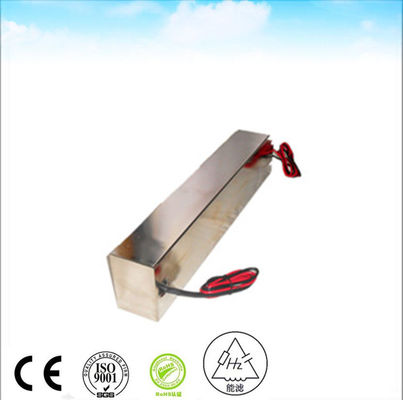

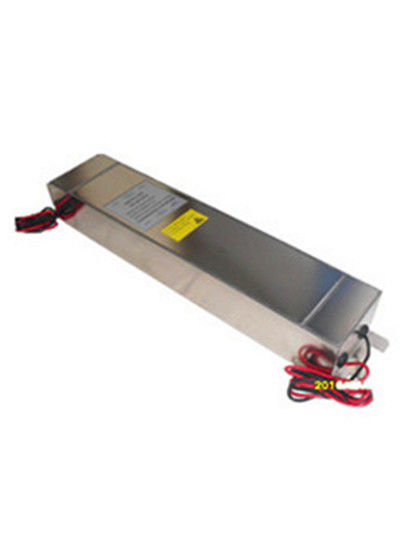

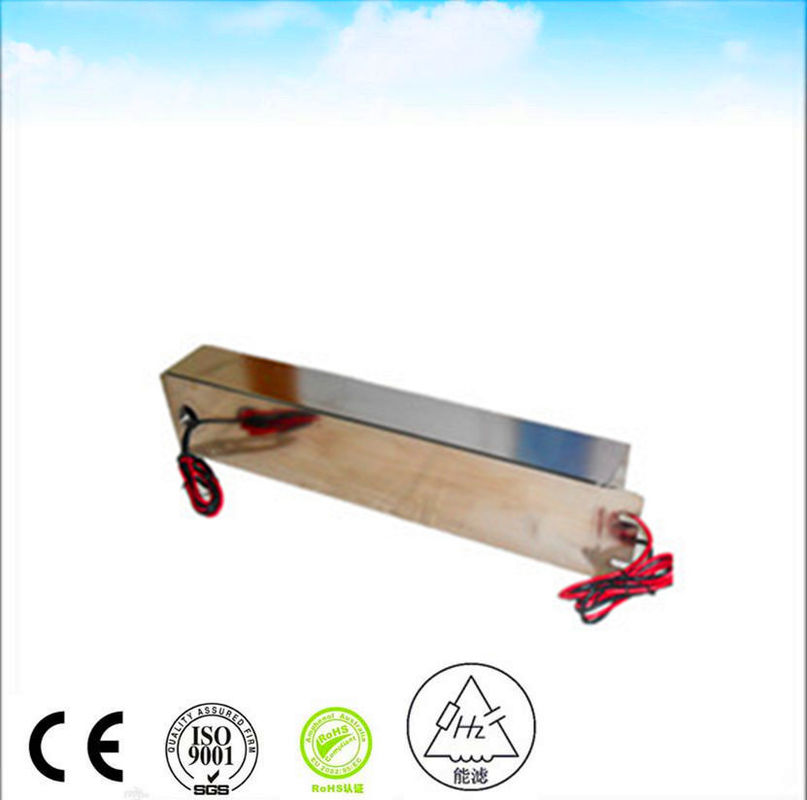

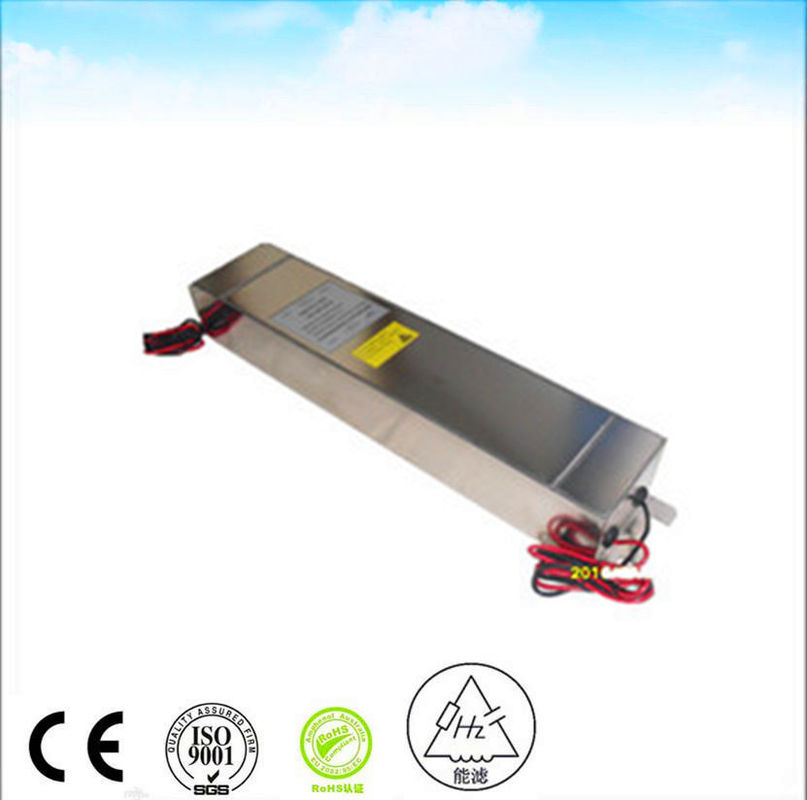

RF 차폐실용 1P 220VAC 50/60Hz16A EMI 전력선 필터
전력선 필터의 원리는 임피던스 적응 네트워크입니다. 라인 필터 입력 및 출력 측과 전원 및 부하 측 간의 임피던스 불일치가 클수록 전자기 간섭(EMI) 감쇠가 더 효과적입니다. 구체적인 작동 원리는 다음과 같습니다. AC가 다이오드로 정류된 후 방향은 단일이지만 전류 강도는 계속해서 변화합니다. 일반적으로 이 리플 DC는 전원 공급에 직접 사용되지 않습니다. 리플 DC를 부드러운 파형으로 만들기 위해서는 필터링이 필요합니다. 즉, 필터의 임무는 정류기 출력 전압의 리플을 최대한 줄여 이를 거의 일정한 DC로 변환하는 것입니다.
|
성능 데이터 |
|
전압 강하: 1V 미만 |
|
과부하: 정격 전류의 140%, 15분 |
|
고조파 왜곡: 최대 정격 전류에서 2% 미만 |
|
누설 전류: ≤0.2A@380/230VAC 및 50Hz |
|
유전체 내전압: 1000VDC(라인-라인) 1000VDC(라인-케이스) |
|
DC 절연 저항: MIL-STD-202 방법 202에 따름 |
|
단자 강도: MIL-STD-202 방법 211에 따름 |
|
온도 상승: MIL-F-15733에 따름 |
|
효과적인 차폐: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
기후 분류: 25/070/21 |
일반적으로 사용되는 전력선 필터의 필터 회로에는 수동 필터링과 능동 필터링이 있습니다. 수동 필터링의 주요 형태는 용량성 필터링, 유도 필터링, 복합 필터링(역 L형, LC 필터링, LC π형 필터링, RC π형 필터링 등 포함)입니다. 능동 필터링의 주요 형태는 전자 필터라고도 알려진 능동 RC 필터링입니다. DC 전기의 리플 성분의 크기는 리플 계수 S로 표시됩니다. 값이 클수록 필터의 필터링 효과가 나빠집니다.
