220VAC 16A EMI 전력선 필터 RF 차폐

EMI 전력 라인 필터
December 27, 2025
Category Connection: emi 전력선 필터
잡담 저희에게 연락하십시오
Tags:
#emi rfi ac 전력선 필터 #신호 이엠아이 필터 #이엠아이 필터 5A
Brief: 개념부터 시연까지 이 비디오는 220VAC EMI 전력선 필터의 발전과 실제 결과를 강조합니다. 이 체계적인 필터 설계가 SMPS 및 VFD 애플리케이션에 대한 전자기 간섭을 효과적으로 억제하여 RF 차폐 환경에서 안정적인 성능을 보장하는 방법을 확인할 수 있습니다. 광범위한 주파수 범위에 걸쳐 높은 감쇠 기능을 보여주기 위해 작동 원리, 주요 성능 지표 및 실제 테스트 시나리오를 살펴봅니다.
Related Product Features:
  • SMPS(스위치 모드 전원 공급 장치) 및 VFD(가변 주파수 드라이브)에 최적화된 체계적인 EMI 전력선 필터 설계입니다.
  • 10KHz에서 ≥60dB, 1MHz~18GHz에서 ≥100dB의 감쇠로 효과적인 RF 차폐를 제공합니다.
  • 50/60Hz에서 16A, 32A, 50A 버전을 포함한 전류 용량으로 220VAC 작동 정격입니다.
  • 낮은 전압 강하(1V 미만)와 최소 고조파 왜곡(최대 정격 전류에서 2% 미만)이 특징입니다.
  • 높은 절연 내력으로 설계: 1000VDC 라인-라인 및 1000VDC 라인-케이스.
  • DC 절연 저항 및 단자 강도에 대한 MIL-STD-202를 포함한 군사 표준을 준수합니다.
  • 15분 동안 정격 전류의 140%를 처리할 수 있는 안정적인 과부하 보호 기능을 제공합니다.
  • 2년 보증이 제공되고 포괄적인 기술 서비스 및 테스트 기능이 지원됩니다.
질문:
  • 이 EMI 전력선 필터의 주요 기능은 무엇입니까?
    필터는 입력/출력 측과 전원/부하 측 사이에 임피던스 불일치를 생성하여 전자기 간섭(EMI)을 감쇠시키는 임피던스 적응 네트워크 역할을 하며, 전원 공급 장치의 리플 전압을 줄여 DC 출력을 효과적으로 평활화합니다.
  • 이 EMI 필터는 어떤 응용 분야에 적합합니까?
    주파수 인버터 드라이브, 엘리베이터, 의료 장비 및 군용 애플리케이션과 같은 산업용 용도를 포함한 다양한 애플리케이션용으로 설계되었으며 SMPS, VFD 및 RF 차폐 시설에 대한 소음 필터링 기능을 제공합니다.
  • RF 차폐 효과에 대한 주요 성능 사양은 무엇입니까?
    이 필터는 10KHz에서 ≥60dB, 1MHz~18GHz에서 ≥100dB, 18GHz~40GHz에서 ≥80dB의 탁월한 차폐 효과를 제공하여 광범위한 주파수 범위에 걸쳐 포괄적인 전자기 호환성을 보장합니다.
  • 이 제품은 어떤 테스트 표준과 품질 보증을 충족합니까?
    당사의 제품은 IEC61800-3, EN12015, EN55011 및 군사 표준 GJB151A/GJB152A와 같은 산업 표준을 준수하며 모든 제품은 엄격한 테스트를 거쳐 2년 보증이 제공됩니다.
Related Videos

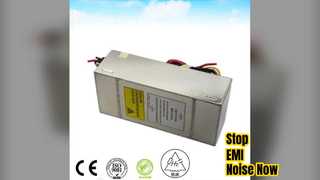

EMI 필터 25A 잡음 감소 최대 1GHz 00:18
