강조하다
오디오를 위한 250vAc 라인 필터
,AC 라인 emi 필터 설계
,50A AC 라인 이엠아이 필터
-
유형EMI 필터
-
전달 함수로우패스
-
패키지 유형관통 구멍
-
공칭 중심 주파수50/60Hz
-
3dB 대역폭14K
-
삽입 손실100dB
-
입력 임피던스50옴
-
저지대역 감쇠100dB
-
정격전압120/250VAC
-
정격전류16A 30A
-
작동 주파수50/60Hz
-
애플리케이션고주파 차폐 공간
-
포트상하이
-
원래 장소중국
-
브랜드 이름nenglv
-
인증CE RoHS
-
모델 번호HZ-2X50C5
-
최소 주문 수량>=1 부분
-
가격$300.00
-
포장 세부 사항한 통에서 1 PC 총 중량은 약 20Kg입니다
-
공급 능력100개 부분 / 부분마다 주

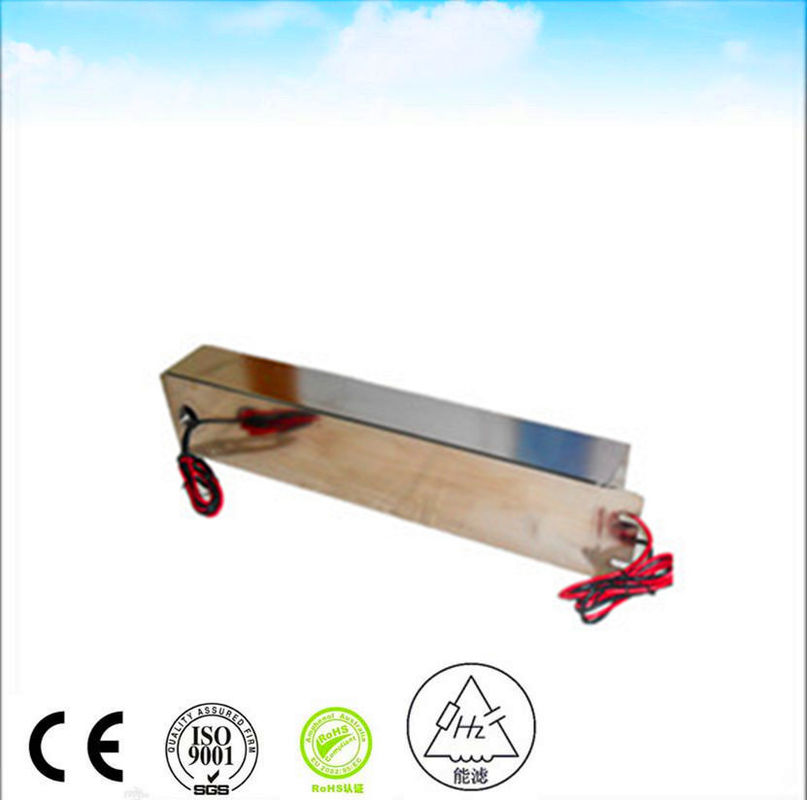

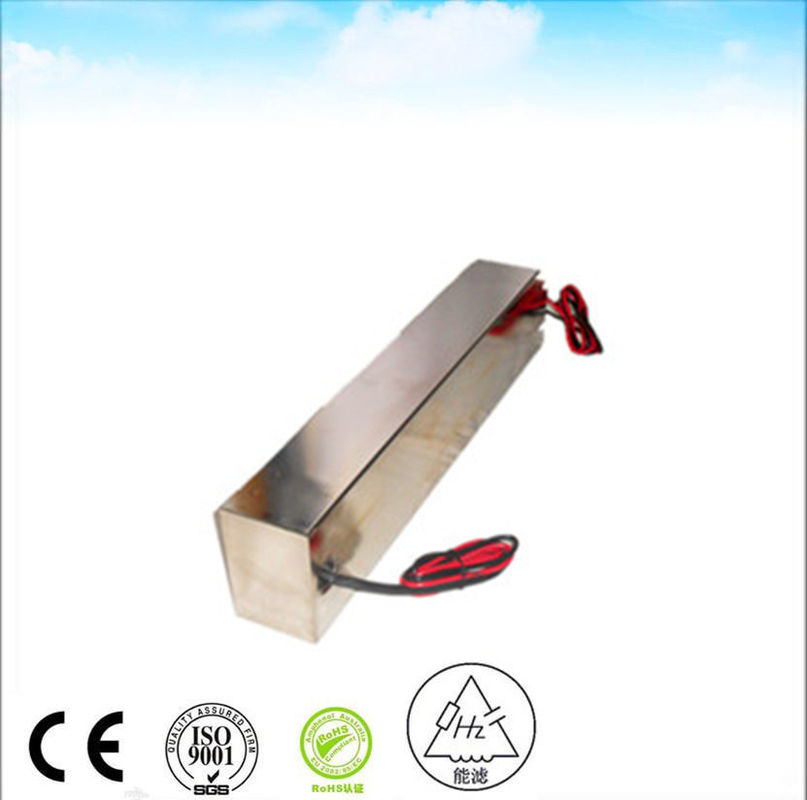

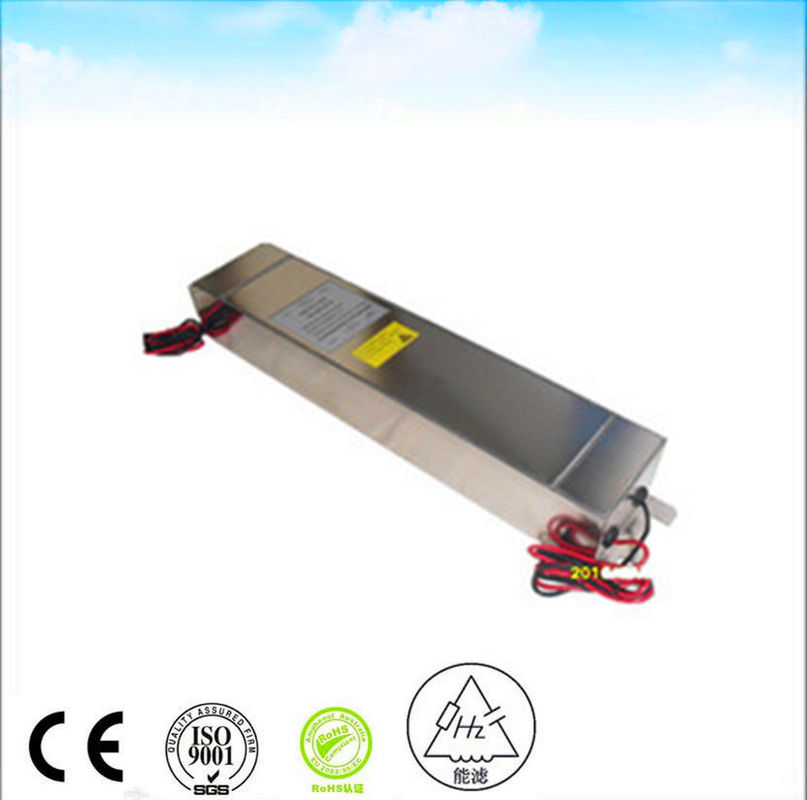

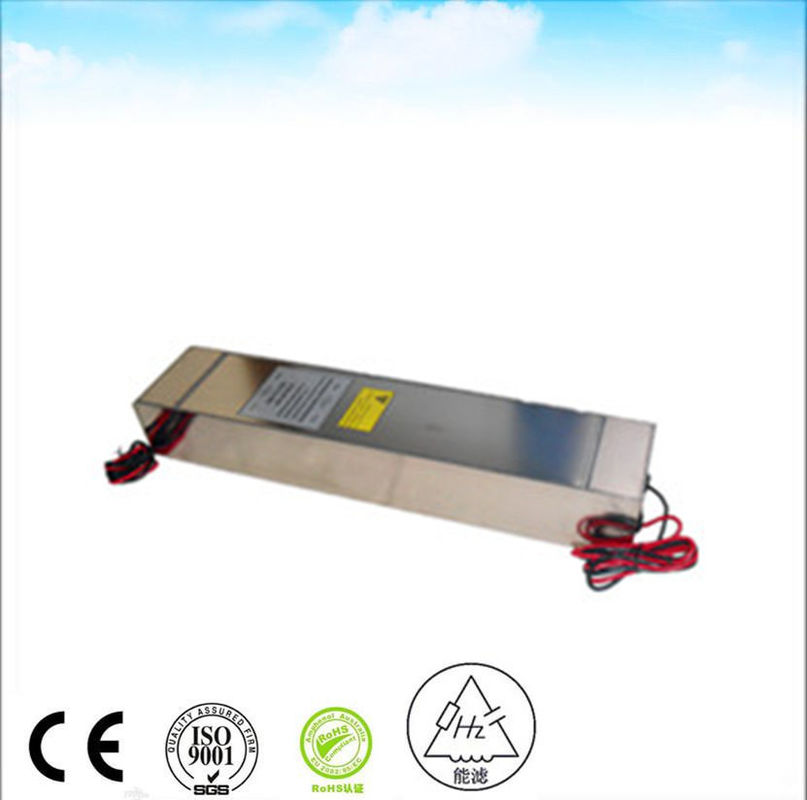

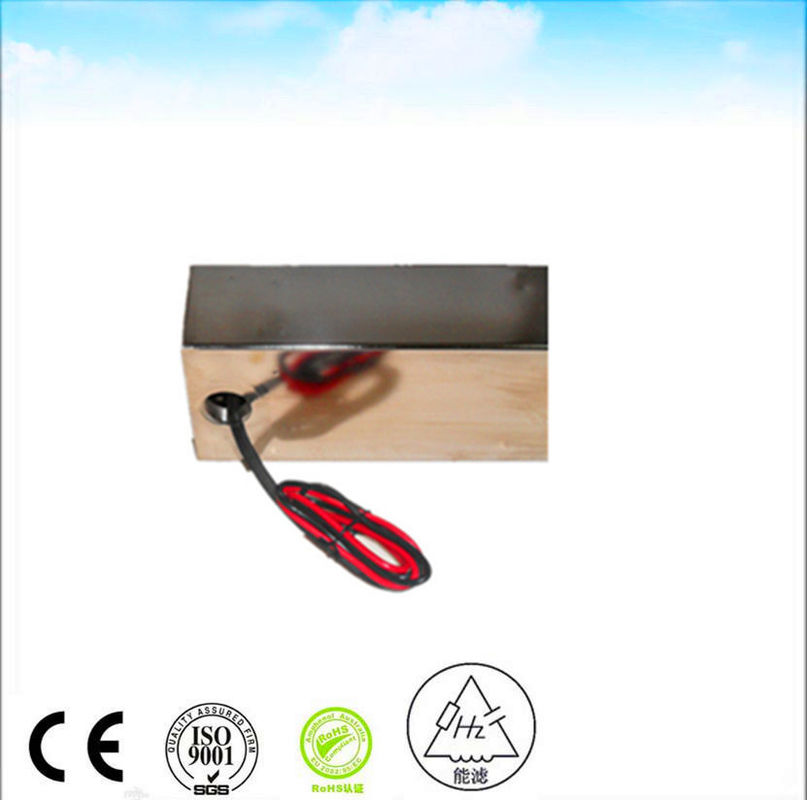

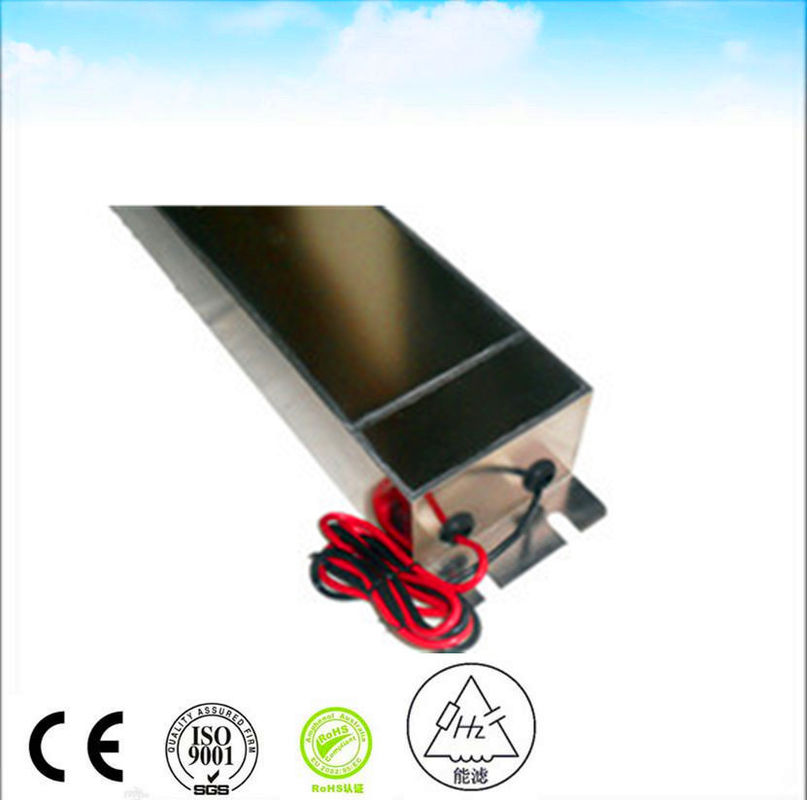

50A 250VAc 라인 에미 필터 설계
250VAC 50A emi 전원 라인 필터 RF 보호
EMI 필터 장착 팁
입력 전력 케이블을 포함한 시스템 내의 케이블과 배선은 고주파 소음 (10MHz의 10s 및 이상) 을 공기 중에 발산하는 안테나로서 작용할 수 있으며 또한 그것들을 채취합니다.이것은 방사선 및 고주파 유도 방출을 완화하는 데 심각한 도전이 될 수 있습니다.필터 회로에 의해 필터 된 더 높은 주파수 (10 ̊s pf MHz 이상) 소음은 방사되는 모드를 통해 다른 쪽 (케이블) 에 다시 결합 할 수 있습니다.이것은 필터의 설치가 매우 중요하게 만듭니다다음의 EMI 필터 설치 권고 사항을 염두에 두면 EMI 필터의 적절한 성능을 보장 할 수 있습니다.
- 필터를 가장 짧은 케이블 경로를 필요로 하는 곳에 장착합니다.
- 소음 감축을 목표로 할 때, EMI 소스에 가능한 한 가까이 필터를 장착합니다. 그것은 드라이브, 끊김없는 전원, 인버터 또는 다른 구성 요소입니다.소음이 퍼질 수 있도록 더 많은 배선이 사용할 수 있습니다..
- EMI 준수를 위해 필터를 전력 입구 (POE) 에 가능한 한 가까이 설치하십시오.
- 방벽 필터를 적절한 보호 장치로 전력 입력 지점에서 차시에 장착하여 좋은 입출력 격리를 만듭니다.
- 방벽 장착이 불가능하면 필터 입구에 있는 전선/케이블을 가능한 한 짧게 유지하고 필요한 경우 입구 케이블을 보호해야 합니다.
- MIL 애플리케이션을 위해 필터 박스에 직접 설치된 MIL 등급 커넥터를 사용하여 셔시에 턱으로 장착합니다.
- 방패 필터 출력 케이블링 시스템 내부에서 잡음을 픽하는 경우.
| 가등전압 | 250VAC | ||
| 가등급 전류 | 30A | ||
| 운영 빈도 | 50 60 Hz | ||
| 전압 하락 | 1V 이하 | ||
| 과부하 | 15분 동안 가등 전류의 140% | ||
| 하모닉 왜곡 | 전용 전류의 2% 미만 | ||
| 누출 전류 | ≤0.2A@380/230VAC 및 50Hz | ||
| 다이 일렉트릭 저항 전압 | 1000VDC (줄에서 줄로) 1000VDC (줄에서 줄로) | ||
| DC 단열 저항 | MIL-STD-202 방법 202에 따라 | ||
| 종단 강도 | MIL-STD-202 방법 211에 따라 | ||
| 온도 상승 | MIL-F-15733에 따라 | ||
| 삽입 손실 | ≥100dB@14K-40GHz MIL-STD-220A에 따라 부하 상태에서 | ||
| 기후 분류 | 25/070/21 | ||
