220VAC Emi 전력선 필터
,emi rfi ac 전력선 필터
,Rfi emi 전원 라인 필터 설계
-
제품RF 차폐용 EMI 전력 필터
-
정격전류16A
-
정격주파수50/60Hz
-
정격전압220VAC
-
전압 하락1V 이하
-
초과 적재15분 동안 정격 전류의 140%
-
고조파 왜곡전용 전류의 2% 미만
-
유전체 견고한 전압1000VDC(라인-라인) 1000VDC(라인-케이스)
-
효과적인 차폐10KHz≥60dB
-
DC 절연저항MIL-STD-202 방법 202에 따름
-
기후 분류25/070/21
-
원래 장소P.R.China
-
브랜드 이름HAOZHUO
-
인증ce
-
모델 번호HZ-2X16C5
-
최소 주문 수량명령 당 10 PC
-
포장 세부 사항통
-
공급 능력1주일에 100 PCS
1p 50 60 Hz 16a 220v Rfi Ac Emi 전원 라인 필터 디자인 Dc 라인 필터 rf 방패실 emc 소음 방실

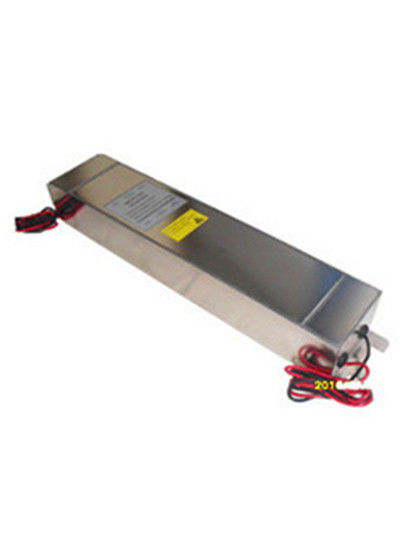

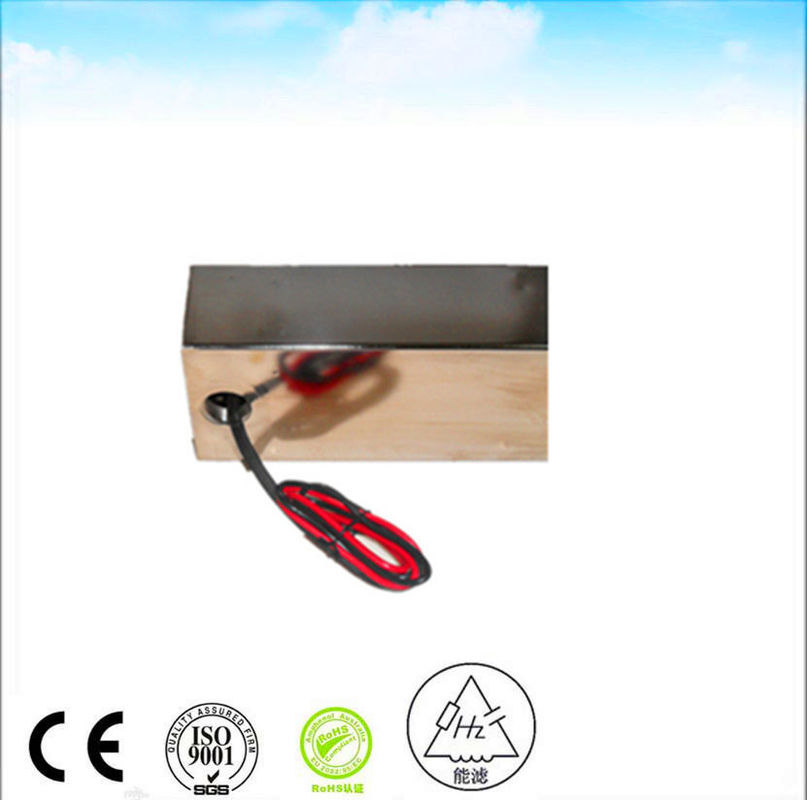

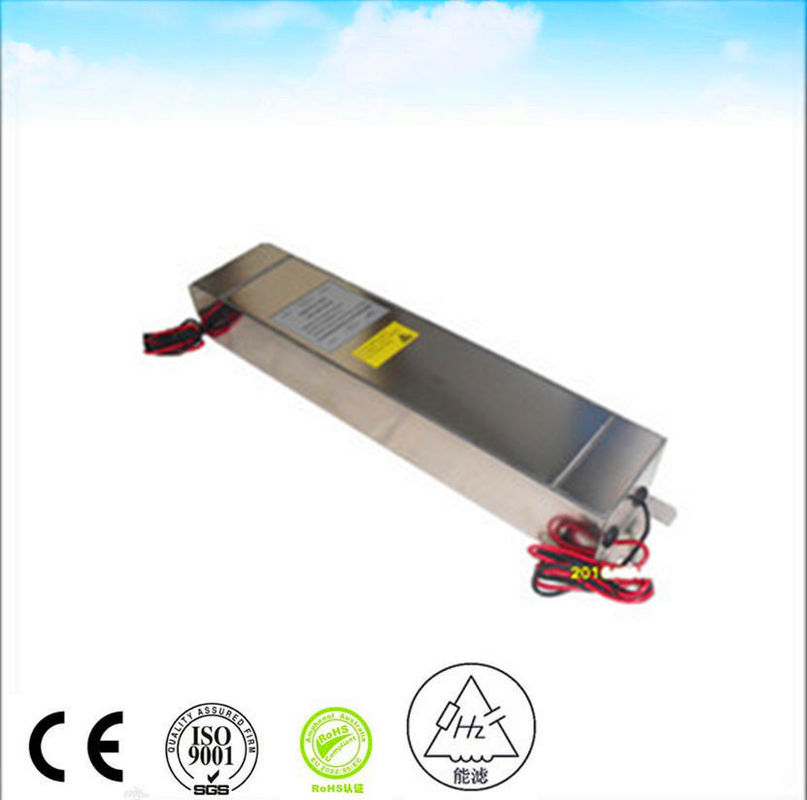

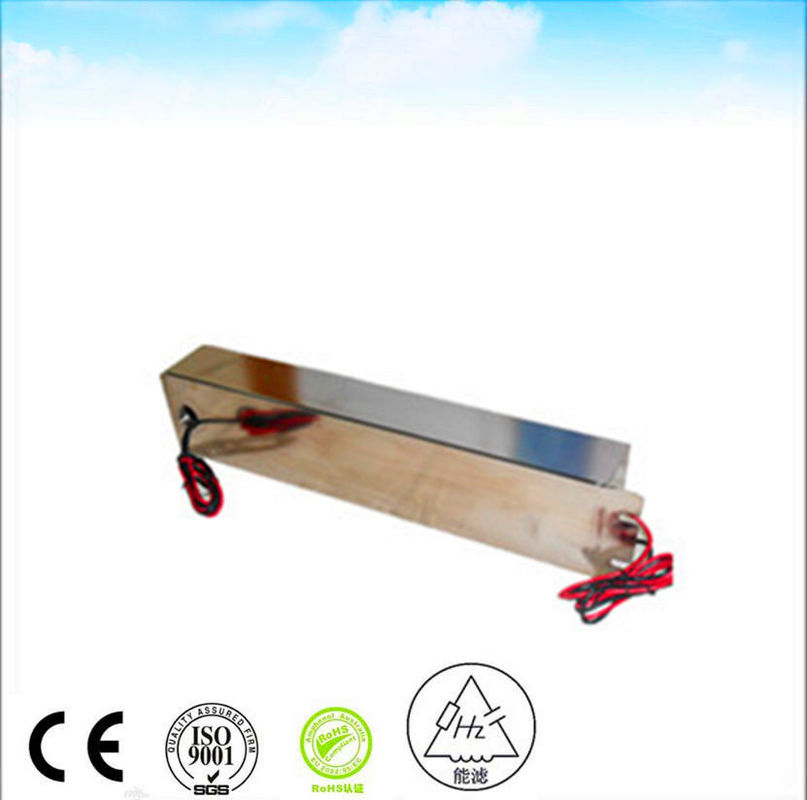

1P 220VAC 50/60 Hz 16A RF 차폐실용 EMI 전력선 필터
대부분의 전자 제품에는 별도의 장치 또는 회로 기판에 내장된 EMI 필터가 포함되어 있습니다. 이 필터의 기능은 다른 장치와의 간섭을 유발할 수 있는 고주파 전자 노이즈를 줄이는 것입니다. 대부분의 국가에는 방출될 수 있는 노이즈 양을 제한하는 규제 표준이 있습니다.
|
성능 데이터 |
|
전압 강하: 1V 미만 |
|
과부하: 정격 전류의 140% (15분) |
|
고조파 왜곡: 2% 미만 (정격 전류 전체) |
|
누설 전류: 0.2A 미만 @ 380/230VAC 및 50Hz |
|
내전압: 1000VDC (선간) 1000VDC (선간 접지) |
|
DC 절연 저항: MIL-STD-202 방법 202에 따름 |
|
단자 강도: MIL-STD-202 방법 211에 따름 |
|
온도 상승: MIL-F-15733에 따름 |
|
차폐 효과: |
|
10KHz ≥ 60dB |
|
1MHz ~ 20MHz ≥ 100dB |
|
20MHz ~ 18GHz ≥ 100dB |
|
18GHz ~ 40GHz ≥ 80dB |
|
기후 분류: 25/070/21 |
전력선 필터 또는 EMI 전력선 필터라고도 하는 전력선 필터는 수동 양방향 네트워크로, 전력선에서 특정 주파수 또는 특정 주파수 밖의 주파수를 효과적으로 필터링하는 전기 장치입니다. 라인 필터는 전원선의 전자기 간섭(EMI)을 위해 설계되었으며, 일반적으로 인덕터, 커패시터, 저항으로 구성된 주파수 선택적 2포트 네트워크입니다. 실제로 일종의 필터이며 작동 원리에 따라 반사 필터라고도 할 수 있습니다. 필터 차단 대역에서 높은 직렬 임피던스와 낮은 병렬 임피던스를 제공하여 노이즈 소스와 부하 임피던스의 임피던스를 심각하게 불일치시켜 원치 않는 주파수 구성 요소를 노이즈 소스로 다시 전송합니다.
전력선 필터를 선택할 때 세 가지 주요 지표를 고려해야 합니다. 첫째는 전압과 전류이고, 다음은 삽입 손실이며, 마지막은 크기와 구조입니다. 필터 내부는 일반적으로 포팅되어 있으므로 환경은 주요 고려 사항이 아닙니다. 그러나 모든 포팅 재료와 필터 커패시터의 온도 특성은 전력 필터의 환경 특성에 어느 정도 영향을 미칩니다.
