강조하다
MRI (핵자기공명영상장치) 구리 차폐
,MRI RF 차폐 실
,RF 차폐실
-
유형RC 필터
-
전달 함수로우패스
-
패키지 유형표면 실장
-
공칭 중심 주파수50Hz
-
3dB 대역폭10m
-
삽입 손실100dB
-
입력 임피던스50옴
-
저지대역 감쇠100dB
-
전원공급장치단일 위상 삼상 또는 Dc
-
용법EMC 테스트
-
방 크기맞춤형
-
문 크기맞춤형
-
패널2mm/3mm 스틸 패널
-
감쇠14kHz-40GHz> = 100dB
-
포장나무 케이스
-
배달 시간EMC 테스트 전자기 차폐 RF 룸 2-3 주
-
포트상하이
-
브랜드 이름haozhuo
-
인증CE RoHS
-
모델 번호Ｈ
-
최소 주문 수량>=1 세트
-
가격$10,000.00
-
포장 세부 사항나무 상자
-
공급 능력1개 세트 / 세트마다 달

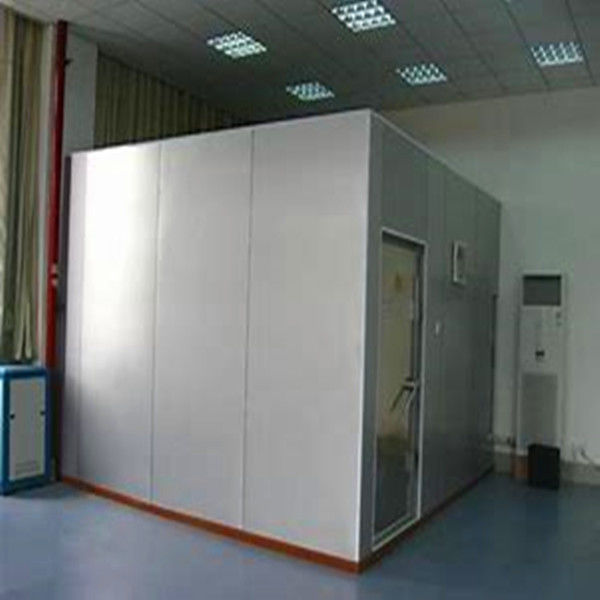

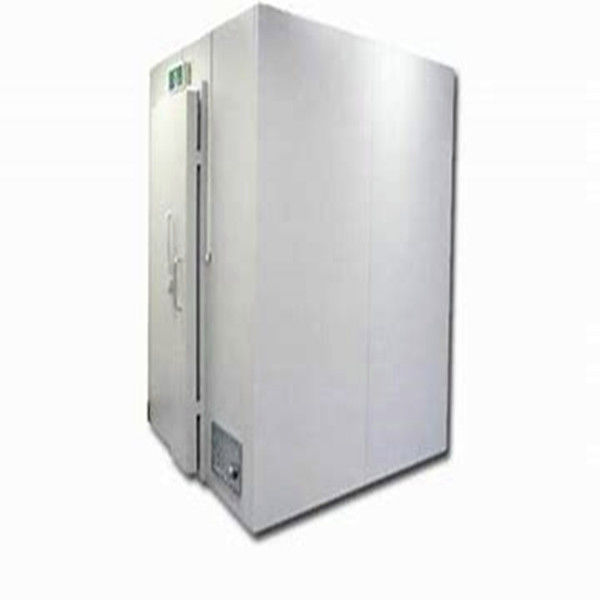

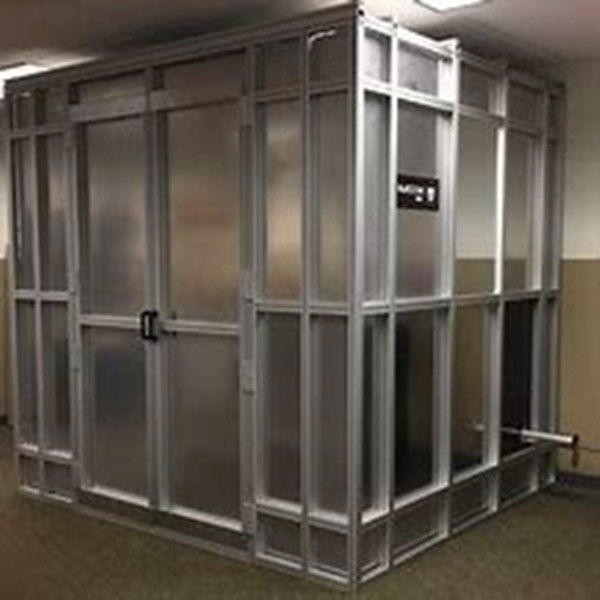

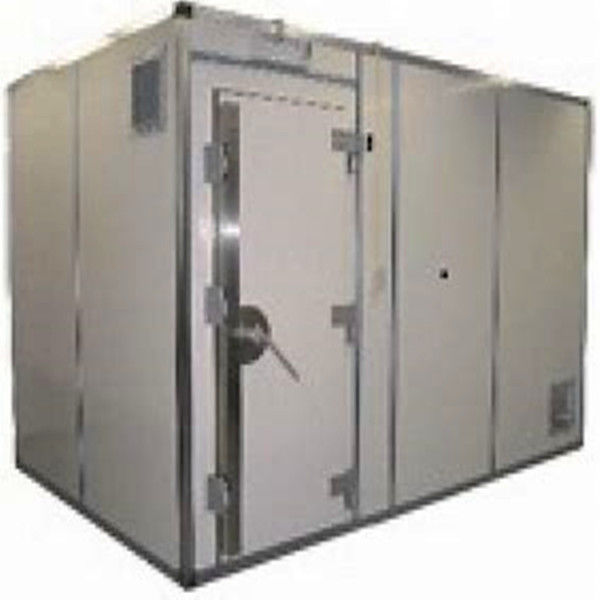

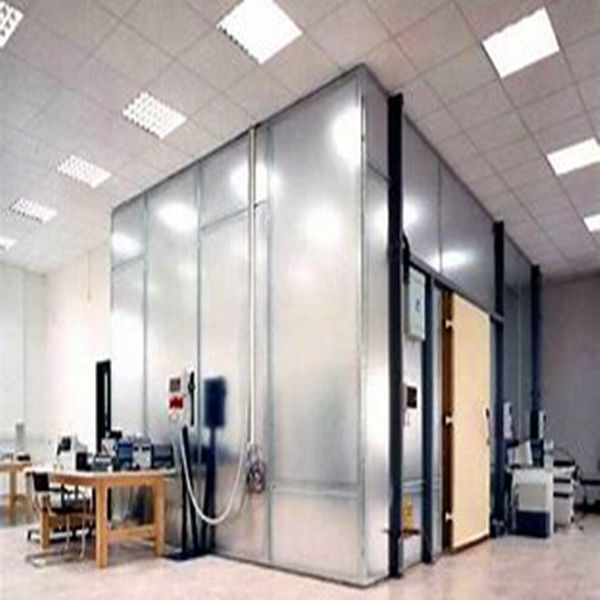

연구실 RF 방패실 MRI 구리 방패 14KHz ~ 40GHz RF 방패실 EMC 소음 방실
14KHz-40GHz 100dB 이상 RF 차폐 캐비닛
EMC Pioneer RF 차폐 박스
- 공압식 RF 차폐 박스 설계 및 생산
- 반자동 RF 차폐 박스
- 순수 수동 RF 차폐 박스
- Wi-Fi, Bluetooth, RFID, 3G 및 WLAN 테스트, GPS 및 Wimax용
- 셀 사이트 간 테스트에 사용
차폐실이 필요한 경우?
광대역 방출기(400Hz 미만 여러 주파수 송신 장비), 전파탑, 휴대폰 송신기 또는 기타 대형 필드 생성기 근처에 연구실이 있는 경우 차폐실을 고려해야 합니다.
감마 대역에서 연구 중이며 60/50Hz 노치 필터를 사용하여 전원 노이즈를 제거하고 싶지 않은 경우 차폐실을 고려할 수 있습니다. 먼저 전원 노이즈를 최소화하기 위해 위의 단계를 따르는 것이 좋습니다. 이것이 요구 사항을 충족하지 못하는 경우 차폐실이 도움이 될 수 있습니다.
| 제품 특징 | ||||
| 차폐 패널은 성형 냉간 압연 강판으로 만들어집니다. 이음매 없이 CO2 보호로 용접되어 강판의 뒤틀림을 방지하고 평탄도를 보장합니다. | ||||
| 자체 지지 프레임 구조는 섹션 재료로 만들어집니다. | ||||
| 차폐 도어는 선택 사항입니다. 표준 전동 도어(전동/수동 대안), 완전 자동 차폐 도어(암호로 활성화되는 조명) 슬라이딩 도어. 도어 표면에는 Subshining 스테인리스 스틸 장식이 있습니다. 도어의 표준 치수는 0.85x2(m)입니다. | ||||
| 대형 행잉 슬라이딩 차폐 도어, 전동 슬라이딩 푸시인 도어, 전동 슬라이딩 에어백 도어, 트랙이 있는 회전 도어. | ||||
| 환기창은 셀룰러 도파관 유형으로 설계되었으며 치수는 300x300(mm)입니다. | ||||
| 전원 필터는 고성능 및 저누설 조건입니다. | ||||
| 전화, 에어컨, 소방 장치, 광섬유 및 CAT5 케이블은 맞춤형으로 장착할 수 있습니다. | ||||
| 표준 장비실 요구 사항에 따라 차폐실 내부를 장식합니다. | ||||
| 차폐 성능(dB) | ||||
|
자기장 |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| 평면파 | 50-103MHz | 120dB | ||
|
마이크로파 |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| 적용 범위 | ||||
| EMC 테스트 | ||||
| 항목 1 | 모듈 패널 유형, 2mm/3mm 아연 도금 강판 | |||
| 항목 2 | RF 차폐 도어, 개방 치수: 1000*2000mm 맞춤형 치수 |
|||
| 항목 3 | 전원 필터 16A/ 32A/50A/63A 맞춤형 매개변수 |
|||
| 항목 4 | 허니콤 환기 패널 300x300x25mm 300x600x25mm 맞춤형 치수 |
|||
| 항목 5 | RF 패널 300*200mm, 도파관 포함 Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 맞춤형 치수 |
|||
| 항목 6 | 바닥 정전기 방지 바닥 또는 라미네이트 바닥 맞춤형 재료 |
|||
| 항목 7 | 폼 RF 흡수체 페라이트 타일 고출력 흡수체 |
|||
| 항목 8 | 베릴륨 구리 핑거 | |||
| 항목 9 | 강철 도파관 | |||
| 항목 10 | EMI 차폐 개스킷 | |||
| RF 무반향실 차폐 성능(dB) | ||
|
자기장 |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 평면파 | 50-103MHz | 120dB |
|
마이크로파 |
1-10GHz | 110dB |
| 10-20GHz |
100dB |
|
