| MOQ: | >=1 세트 |
| 가격: | $15,000.00 |
| Supply Capacity: | 1개 세트 / 세트마다 달 |
RF 흡수재가 있는 안테나 테스트 무반향실
RF 차폐실
RF 차폐실은 반무향실의 기초를 형성합니다. 이는 거의 RF 투과가 불가능한 금속 상자로, 광범위한 주파수에서 최대 100dB까지의 전기장 및 자기장 차폐 성능을 제공합니다. 외부 신호나 주변 잡음이 침투할 수 없어 EUT에서 발생하는 방출만을 측정하기 훨씬 쉬우므로 방출 테스트에 적합합니다. 또한 내부에서 발생하는 신호가 외부로 누출되어 주변 장비나 인력에 유해한 간섭을 일으킬 수 없으므로 내성 테스트에도 적합합니다.
반무향실에는 다양한 유형의 차폐 재료와 구성이 있으며 각각 다른 차폐 성능 수준을 가지고 있음을 명심하십시오. 최대 차폐 성능이 필요한 경우 이중 전기 절연 차폐 재료를 고려해 볼 수 있습니다. 이 차폐는 일반적으로 챔버의 주 접지 지점에서만 연결되는 두 개의 금속 층(내부 표면과 외부 표면)을 가지고 있습니다. 챔버의 내부 또는 외부에 장착해야 하는 경우 선택한 장착 나사는 첫 번째 차폐 층만 관통하고 두 번째 층을 통과하지 않도록 충분히 짧아야 합니다.
무반향실
|
무반향실 설명 EMC 테스트를 위해 반무향실과 전체 무향실을 제공합니다.

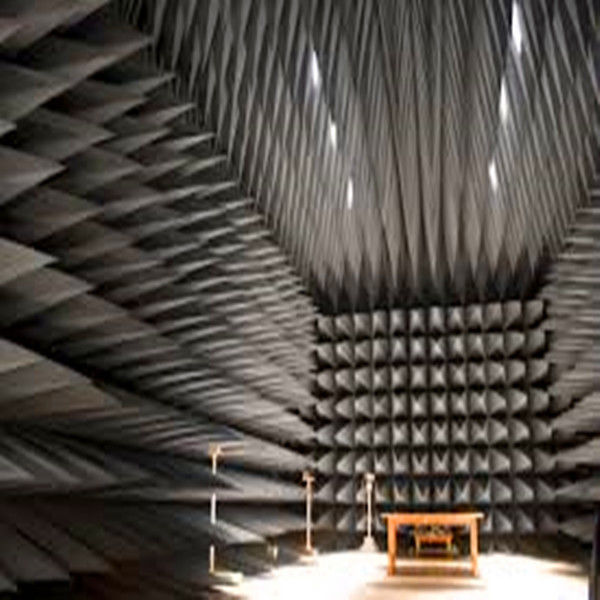

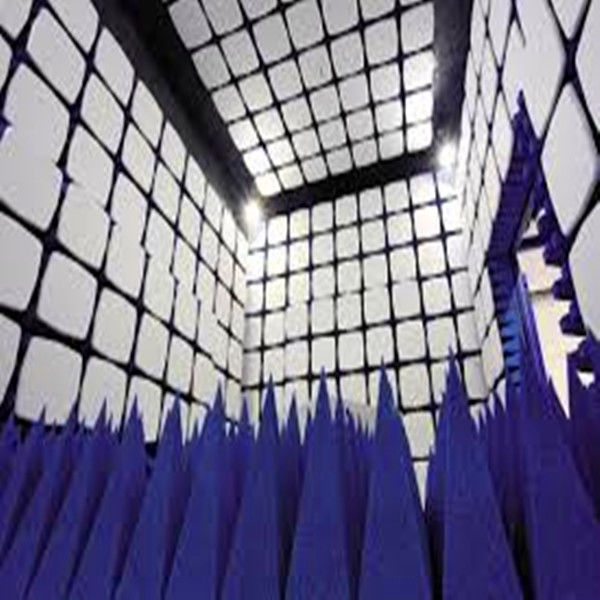

무반향실은 일반적으로 부분적으로 또는 완전히 RF 흡수재로 덮인 RF 차폐실로 구성됩니다. 여러 유형의 테스트 및 측정을 수행하는 데 사용됩니다.
당사의 챔버는 일반적으로 모듈식 차폐 시스템으로 제작됩니다.

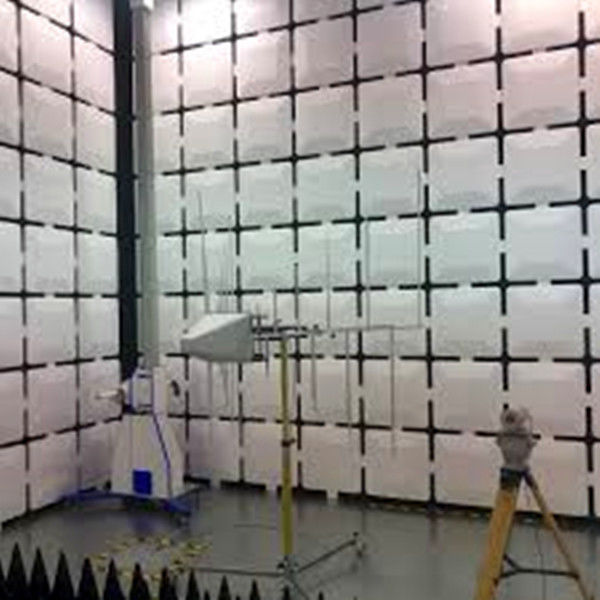

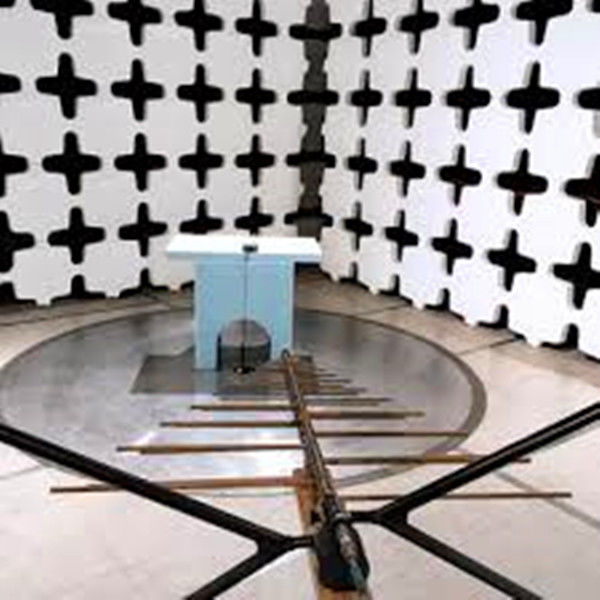

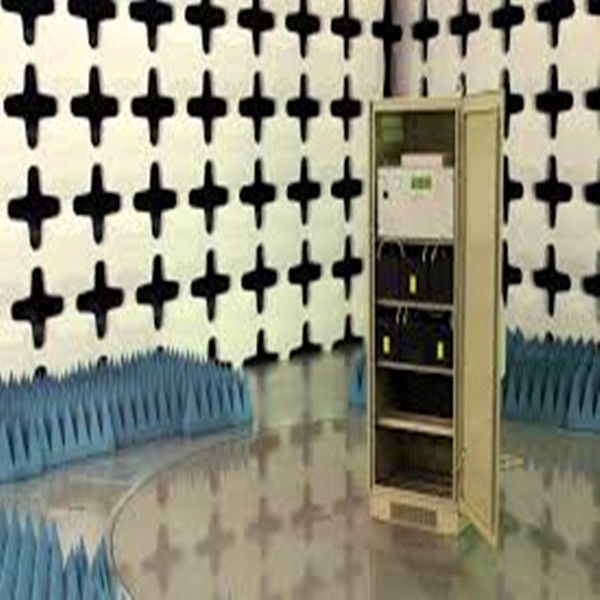

EMC 무반향 테스트 챔버는 EN 50147 파트 2 / ANSI C63.4 / EN55022 / EN61000-4-3 및 다양한 CISPR 문서와 같은 다양한 국제 사양에 따라 전기/전자 장비의 복사 방출 및 복사 내성 테스트를 수행하기 위해 산업계에서 사용됩니다.
챔버는 또한 MIL 및 항공 전자 사양(MIL STD 4612E, DO 160 및 DEF STD 59-41)에 따라 테스트하기 위한 EMC 테스트용으로 설계되었습니다.
당사는 다음을 포함한 완전한 범위의 무반향실을 제공합니다.
|
RF 흡수재가 있는 무반향실 유형
- 컴팩트 챔버
- 3미터 챔버
- 5미터 챔버
- 10미터 챔버
- 자유 공간 챔버
- MIL-STD 챔버
- 맞춤형 무반향실 허용
RF 흡수재가 있는 무반향실 차폐 성능
| 자기장 | 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 평면파 | 50-103MHz | 120dB |
| 마이크로파 | 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
| 20-40GHz | 80dB |
|
|
