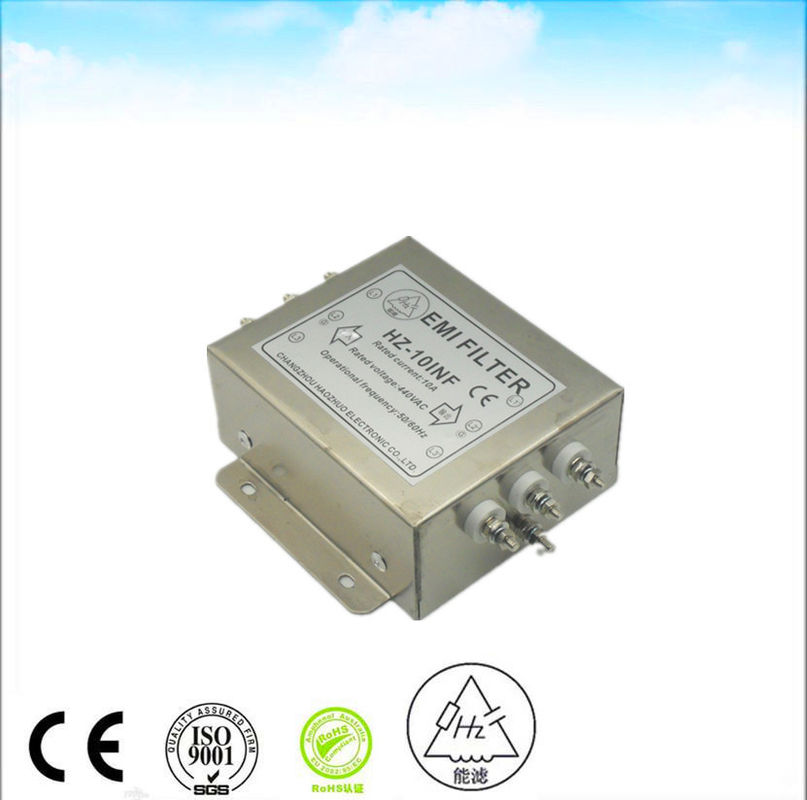

| MOQ: | >=1 부분 |
| 가격: | $50.00 |
| standard packaging: | 한 통에서 10 PC 총 중량은 약 10Kg입니다 |
| Supply Capacity: | 100개 부분 / 부분마다 주 |
필터 효과를 측정하는 방법
(1) 삽입 손실
필터의 소음 감축 효과는 삽입 손실로 나타납니다. 그림 3에서 보이는 것처럼 필터는 50 오름 신호 소스를 부하와 연결하는 회로에 삽입되었습니다.그리고 그 다음 충전 측면 (B에서 C) 의 전압의 변화를 측정이것은 일반적으로 dB로 표현됩니다.
(2) dB
dB (데시벨) 는 비율을 표현하기 위해 사용되는 단위이다. 표 2에서 나타낸 바와 같이 소음을 1/10으로 줄일 수 있는 능력은 20dB로 표현되고, 소음을 1/100으로 줄일 수 있는 능력은 40dB로 표현된다.소음이 1/10로 떨어질 때마다, dB는 20 증가 (입기 손실).
dB를 사용하는 것은 덧셈을 통해 큰 비율을 표현할 수 있기 때문에 매우 편리합니다. 측정 노이즈의 결과는 또한 일반적으로 dB로 표현됩니다. 예를 들어,40dBμV는 1μV가 0dB인 전압을 나타냅니다.그래서 100μV를 의미합니다.
(3) 기억 해야 할 숫자
노이즈가 두 배로 증가하면 dB는 6dB로 변합니다. 노이즈가 10배 증가하면 dB는 20dB로 변합니다. 이 두 숫자는 매우 자주 사용되므로 기억하는 것이 유용 할 수 있습니다.
그러나 이 숫자는 전압을 나타내는 데 사용된다는 점에 유의하십시오. 전력에서 10배 증가하면 10dB의 변화가 발생합니다.이것은 전력이 전압의 제곱에 비례하기 때문입니다 (P=V2/R).
(4) S 파라미터 교체
필터가 선형 회로로 간주될 때, 삽입 손실은 50오프 시스템에서 측정된 S 파라미터 전송 계수 (S21 또는 S12) 의 절대 값으로 대체될 수 있다.이것은 필터 이전과 후에 50 옴 측정 시스템이 연결되어 있기 때문입니다두 측정을 위해, 가능한 한, 우리는 S- 파라미터로 측정 된 값을 삽입 손실로 사용합니다.
| 매개 변수 | 가치 |
| 등급 전압, RMS | 110...250V |
| 가등류, RMS | 3A |
| 일시 신호 약화 (유례적) | |
| 디퍼렌셜 모드 | 24dB |
| 일반 모드 | 20dB |
| 누출 전류 | |
| 표준 모델 | <3.5mA |
| 의학적 버전 | <0.5mA |
| 전력 표시 | LED |
| 크기 (WxDxH) | 80mmx47mmx127mm |
| 입력 / 출력 구성의 범위에서 사용할 수 있습니다 | |
|
|
