1.5T 및 1.3T 맞춤형 MRI RF 케이지
MRI 스캔실 제품 특징:
RF 방호된 방은 많은 다른 응용 테스트를 수행하는 필요한 RF 조용한 환경을 제공합니다. 예를 들어 EMC, 자동차 또는 군사 차량에 대한 무선 기술, MRI 스캔 등.이 방들은 SMARTSHIELDTM 모듈형 RF 보호 장치로 구성되어 있습니다.전자 파동 보호 EMPP 보호,TEMPEST (보안 통신) 보호 및 건축 보호 전체 시스템. 방사선 방출: 30MHz ‐ 18GHz 방사선 면역: 30MHz ‐ 6GHz
MRI 스캔실 설명:

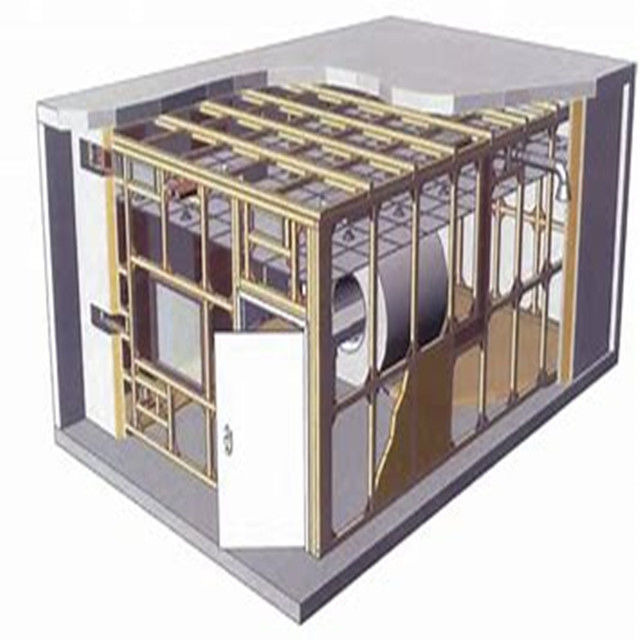

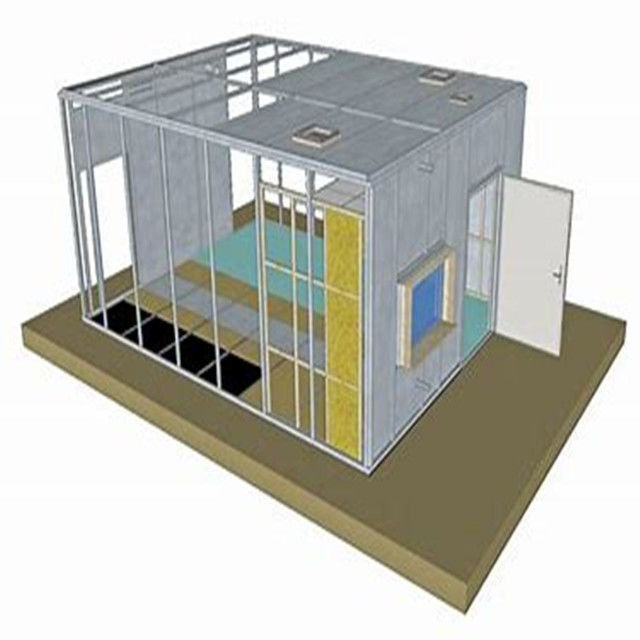

이 모듈형 프레임 구조는 모든 설계 기준에 부합할 수 있는 전압 된 구리로 포장되어 있습니다. 엔지니어링 및 볼트 시스템은 폭 4.4cm (1 3/4") 의 매듭, 매우 압축내부 고정 장치가 설계에 따라 방패 표면을 침투 할 필요가 없으므로 방패의 장기 수명을 향상시킵니다.
제품 특성 | ||||
보호 패널은 헐링 된 냉 laminated 강철 판으로 만들어집니다. 그들은 방식으로 결합되고 CO2 보호로 용접됩니다.판이 왜곡되는 것을 방지하고 철판의 평준화를 보장 할 수 있습니다.. | ||||
자기 지원 프레임 구조는 섹션 재료로 만들어집니다. | ||||

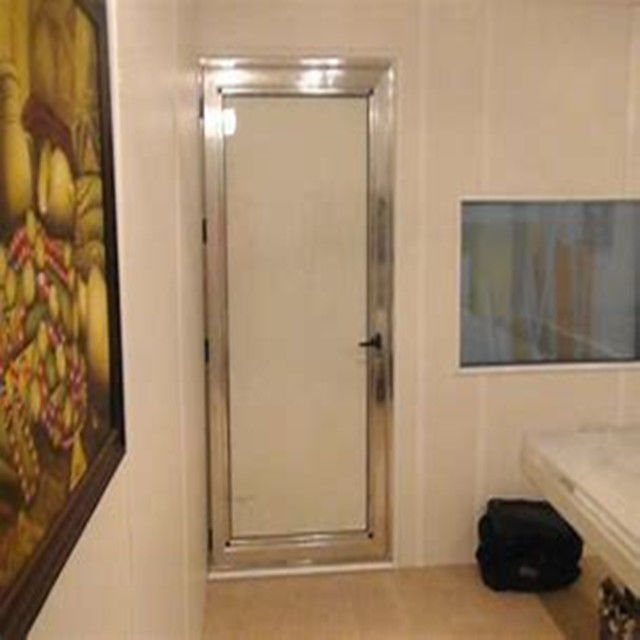

보호 문은 선택 사항입니다: 표준 전기 모터 문 (전자 모터 / 수동 옵션), 완전 자동 보호 문 (신호로 빛으로 활성화) 슬라이딩 문.스터레스 스테일 장식 하부 껍질은 문 표면에 있습니다문의 표준 크기는:0.85×2 (m) | ||||
대형 매달린 슬라이딩 보호 문, 전기 운동 슬라이딩 푸시-인 문, 전기 운동 슬라이딩 가스백 문, 트랙과 함께 회전 문 | ||||
환기된 창문은 셀룰러 웨이브 가이드 타입으로 설계되어 있으며, 크기는:300×300mm입니다. | ||||
전력 필터는 고성능, 낮은 누출 상태입니다. | ||||
전화, 에어컨, 소방 장치, 광섬유 및 CAT5 케이블을 사용자 정의로 장착 할 수 있습니다. | ||||
장식은 표준 장비실 요구 사항에 따라 보호실에서 배치됩니다. | ||||
보호 속성 (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
평면 파동 | 50~103MHz | 120dB | ||
| 1~10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
적용 범위 | ||||
EMC 테스트 | ||||
부문 1 | 모듈 패널 타입, 2mm/3mm 진열 철강판 | |||
부문 2 | RF 보호 문, 개방 크기:1000*2000mm 또는 사용자 정의 크기 | |||
부문 3 | 전력 필터 16A/ 32A/50A/63A 또는 사용자 지정 매개 변수 | |||
부문 4 | 꿀집 환기 패널 300x300x25mm 300x600x25mm 또는 사용자 정의 크기 | |||
부문 5 | RF 패널 300*200mm, 파도 유도 Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 또는 사용자 정의 크기 | |||
부문 6 | 바닥 반 정적 바닥 또는 라미네이트 바닥 또는 맞춤형 재료 | |||
부문 7 | 폼 RF 흡수기 페리트 타일 고전력 흡수기 | |||
부문 8 | 베릴륨 구리 손가락 | |||
부문 9 | 강철 파도 유도 | |||
부문 10 | EMI 보호 가스켓 |
MRI 스캔실 용품
부속품 1 | MRI 문 1.2x2.1M |
부속품 2 | MRI 창 0.8x1.2M |
부속품 3 | EMI 필터 16A/ 25A/ 30A |
부속품 4 | 금속 꿀집 필터 300x300x25mm 300x600x25mm |
부속품 5 | 구리판 구리 포일 1380mmx0.105mm |
부속품 6 | 금속 파도 안내기 |
부속품 7 | 구리 테이프 25mm 너비 50M/롤 50mm 너비 50M/롤 |
부속품 8 | 구리 솜 25kg/롤 |
부속품 9 | 베릴륨 구리 손가락 |
