| MOQ: | 50 - 299개 부분 |
| 가격: | $25.00 |
| standard packaging: | 원 박스와 총 중량에서 100 PC는 10 Kg에 대한 것입니다 |
| Supply Capacity: | 1000개 부분 / 부분마다 주 |

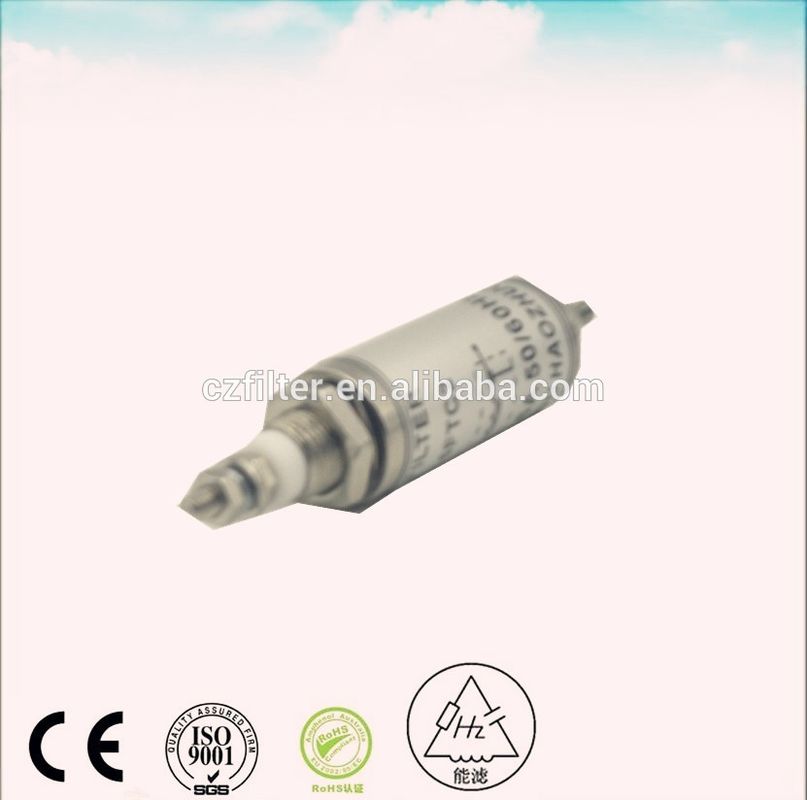

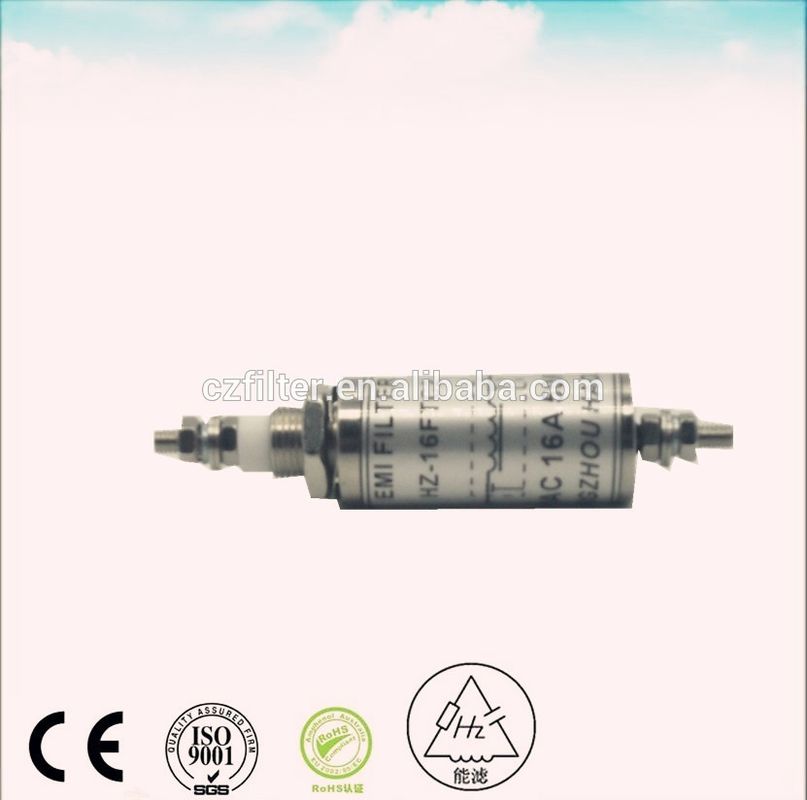

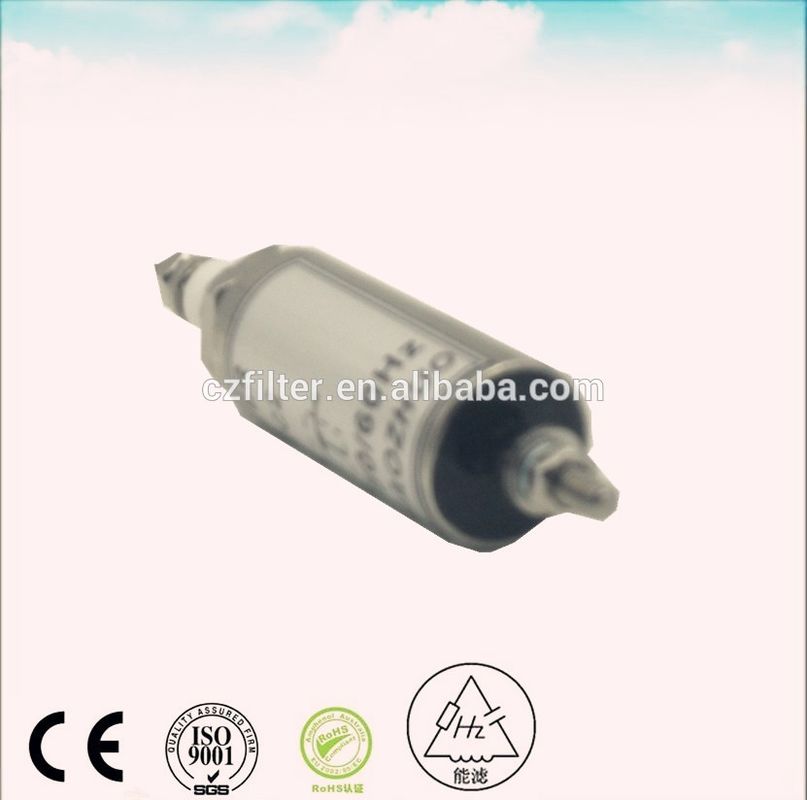

무반향실용 250VAC 16A 피드스루 EMI 필터
기술 사양
- 정격 전압: 250VAC/600VDC
- 정격 전류: 1A-300A
- 작동 주파수: 50/60Hz
- 온도 범위: 40/085/56
|
제품명
|
EMI 필터
|
|
작동 전류
|
16A
|
|
정격 전압
|
115/250V AC
|
|
전력선 주파수
|
50/60 Hz
|
|
개당 순중량
|
197.5g/개
|
|
작동 온도
|
-25~85℃
|
|
내압 시험
|
선간 접지: 2250V DC
|
|
선간 선: 1450V DC
|
|
|
최대 누설 전류 (접지)
|
선간 접지: 115V AC 60HZ 0.25mA
|
|
선간 접지: 250V AC 50HZ 0.45mA
|
|
|
설계 참조 표준
|
CSA222NO.1986, IEC/EN 60939
|
제품 특징
- AC 피드스루 필터는 수십 KHz에서 GHz 영역까지 넓은 주파수 대역에서 높은 삽입 손실을 제공합니다.
- 원통형 케이스, 소형, 설치 용이
- 높은 신뢰성, KHz에서 10GHz까지 훨씬 넓은 작동 주파수 범위
- 격벽 관통 장착
C 및 Pi형 회로, 정격 전압 250VAC, 최대 작동 전류 300암페어.
- 맞춤 설계 가능
특징:
1). RoHS, REACH, CE 승인!
2). RF 부품에 널리 사용 가능!
3). 맞춤 설계 가능!
4). 인증: ISO9001:2008, ISO14001:2004, ISO18001:2007
| 필터 | 정격 전류(A) | 정격 전압(V) | 누설 전류(mA) | 정전 용량(μF) | 시험 전압 1분(VDC) |
| 16-M4 | 16 | 250 | 4.14 | 2*0.022 | 2250 |
| 63-M6 | 63 | 250 | 88.5 | 2*0.47 | 2250 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2120 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2*1.0 | 2250 |
| 30-M5 | 30 | 600 | - | 2*0.018 | 2500 |
| 50-M6 | 50 | 200 | - | 0.22 | 720 |
| 65-M6 | 65 | 200 | - | 2*4.7 | 1000 |
| 62-M6 | 65 | 250 | - | 2*0.25 |
2250
|
제품 설명
Ø 설명:
n 피드스루 커패시터는 수십 kHz에서 GHz 영역까지 넓은 주파수 대역에서 높은 삽입 손실을 제공합니다.
n 매우 낮은 내부 직렬 인덕턴스
n 매우 높은 자체 공진 주파수
n 자체 복구 유전체
n 높은 품질과 신뢰성
n 꼬임 방지
n 격벽 관통 장착
n 요청 시 맞춤형 또는 듀얼 버전
전기 피드스루 저역 통과 전력선 필터
Ø 일반적인 응용 분야:
n 250VAC 전력선용 AC 전력선 필터
n 48VDC 배터리 전원용 DC 전력선 필터
n 시스템 및 정보 보안 강화
n 전원 공급 장치
n 스위칭 및 셀룰러 장비
n 컴퓨터 서버
n UPS 전원 공급 장치
n 의료 장비
n 차폐실
|
|
