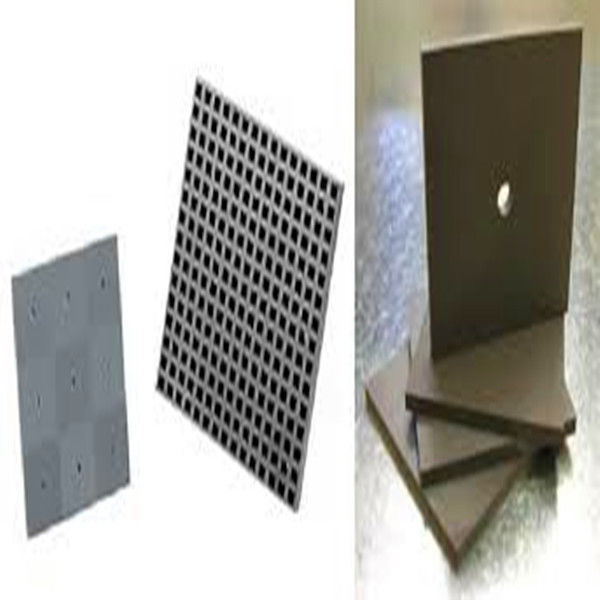

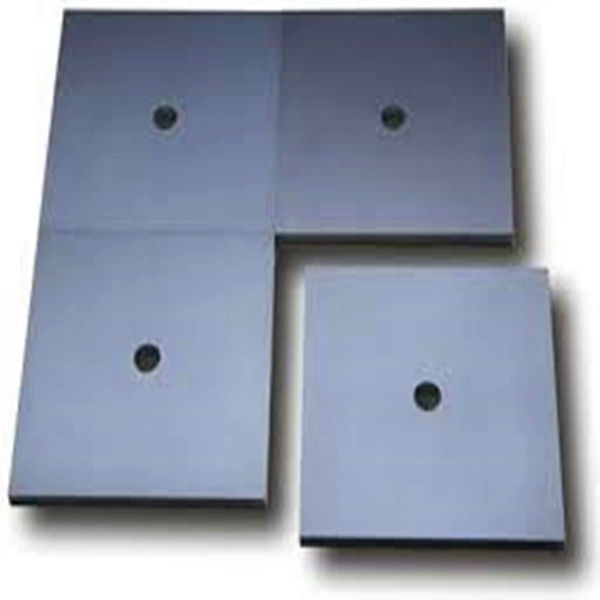

페리트 타일 크기
페리트 타일 적용
복합 자기 투명성이 복합 다이렉트릭 상수와 같거나 거의 같다는 원리에 기초합니다.이 특성을 가진 물질은 "무공간"과 동등한 임피던스를 나타내므로 정상적인 발생에서 방사된 에너지를 반영하지 않습니다..
페리트 타일은 30MHz에서 1GHz 사이의 흡수 10dB - 25dB를 제공할 수 있다. 타일은 얇지만 무거운 경우도 있다.
EMC 챔버 페리트 타일 크기

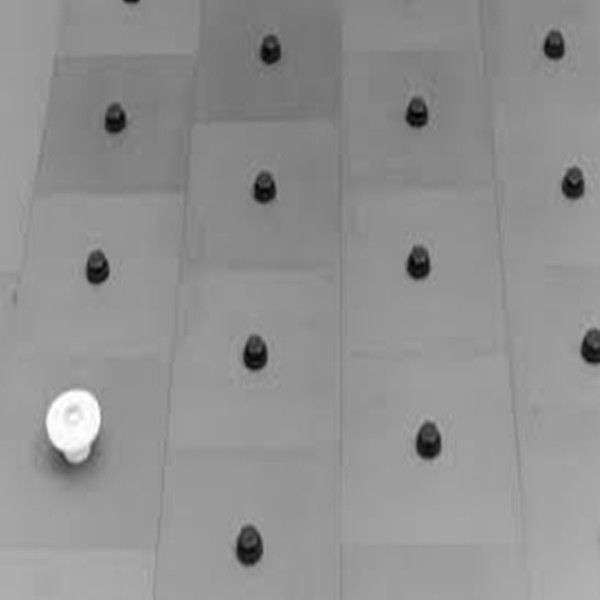

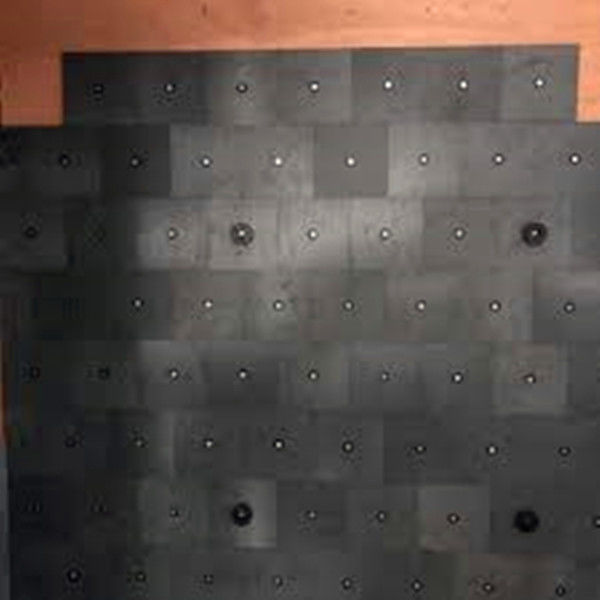

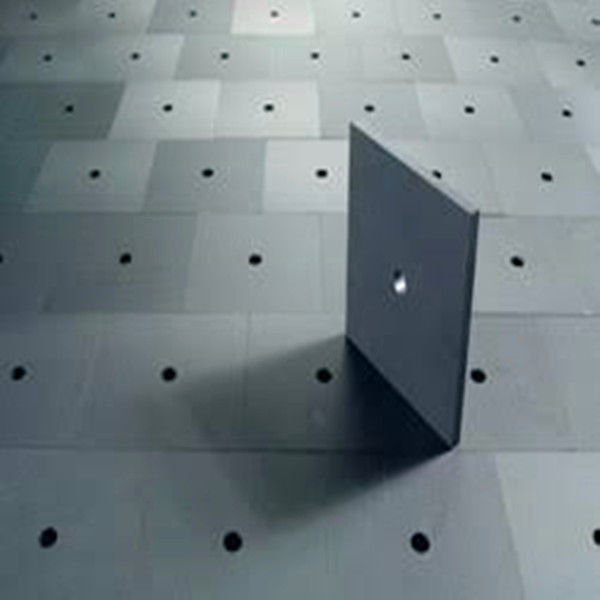

EMC 챔버 페리트 타일 신청
EMC 챔버에 사용됩니다.
초기 투과성 | 5500 |
상대적 손실 요인 | 15@0.1MHz |
포화 흐름 밀도 | 280 ((1194A/m) |
잔류 기간 | 180 |
강제력 | 3 |
상대적 온도 요인 | 3 |
큐리 온도 | 90 |
밀도 | 4.85*1000 |
저항성 | 100 |
성능
30MHz | -25.5dB |
100MHz | -38dB |
300MHz | -19.5dB |
500MHz | -16dB |
700MHz | -12dB |
1000MHz | -10dB |
Hz-FT의 재료 특성
속성 | 기호 | 단위 | 가치 |
초기 투과성 | μ아카 | 5500 ±20% | |
상대적 손실 요인 | tanδ/μ아카 | ×10-6 | 15 (0.1MHz) |
포화 흐름 밀도 | Bs | mT | 280 (1194A/m) |
잔류 기간 | Br | mT | 180 |
강제력 | Hc | A/m | 3 |
상대적 온도 요인 (20°C∼60°C) | αμr | ×10-6/°C | 3 |
퀴리 온도 | Tc | °C | >90 |
밀도 | δ | 1kg/m3 | 4.85×103 |
저항성 | ρ | 오·m | >100 |
반사 손실의 전형적인 그래프 (dB) 및 성능 사양
빈도 | 전형적 | 사양 |
30MHz | -25.5dB | -24.0dB 최고 |
100MHz | -38.0dB | |
300MHz | -19.5dB | |
500MHz | -16.0dB | |
700MHz | -12.0dB | |
1000MHz | -12.0dB | - 최대 9.0dB |
부분 | 크기는 mm |
A | 990.95 +/- 0.10 |
B | 990.95 +/- 0.10 |
C | 60.70 +/- 0.10 |
D | 100.00 +/- 0.20 |
무게 | 330g |
